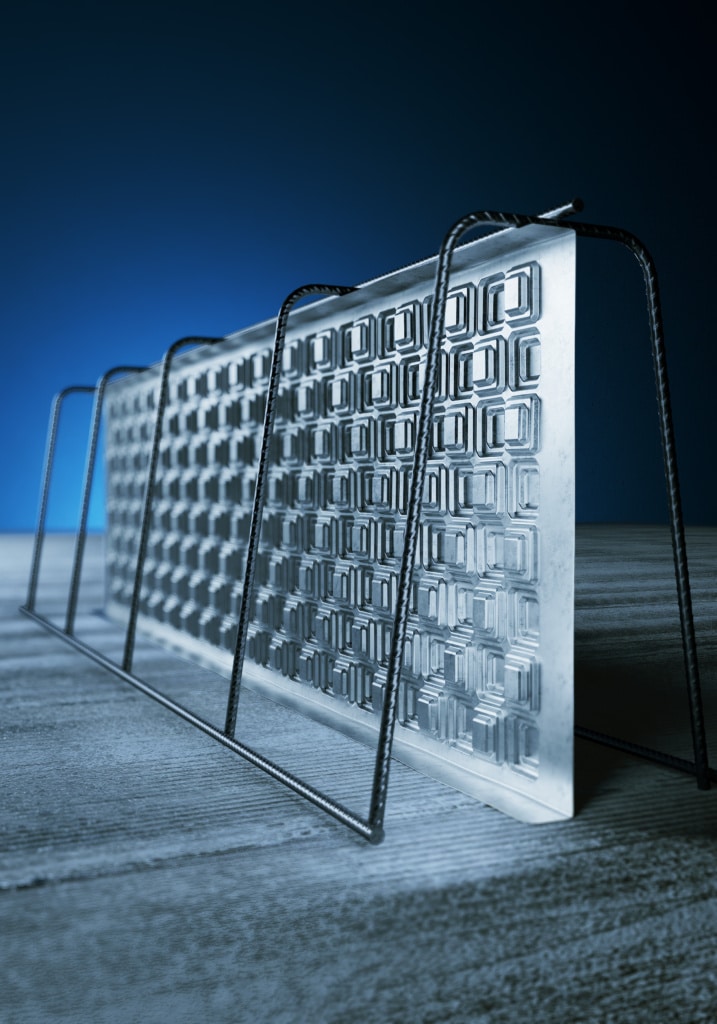

Paniers d’arrêt et de bétonnage PYRAPAN®

Les paniers d’arrêt de bétonnage PYRAPAN® ont été développés pour le coffrage de joints de construction soumis à des contraintes statiques avec traversées des armatures dans les radiers et dalles.
La structure brevetée PYRAX® garantit une parfaite imbrication des deux parties du joint pour une transmission optimale du cisaillement.
Les paniers PYRAPAN® fonctionnent de la même manière qu’un panier de support et ne nécessite aucun étayage supplémentaire.

La structure pyramidale en damier permet une reprise maximale des forces de cisaillement dans toutes les directions.
La surface de béton dédiée à la reprise du cisaillement atteint 85 % de la surface totale de la zone du raccordement. Avec des volumes concaves et convexes répartis régulièrement de part et d’autre, la géométrie spéciale de la tôle assure la reprise d’efforts de cisaillement conséquents.
L’efficacité du haut pourcentage de surface de joint de reprise contribuant à la reprise des forces de cisaillement a été confirmée par des essais.
Le dimensionnement du joint PYRAX® s’effectue selon les spécifications de la norme SIA 262 (2013) art. 4.3.2 et 4.3.3 sur la base des valeurs de flexion et de cisaillement.

Les paniers d’arrêt de bétonnage PYRAPAN® sont disponibles en exécution étanche à l’eau à partir d’une épaisseur 240 mm. Cette exécution PW+ intègre une tôle d’étanchéité CEMflex VB. Le revêtement spécial cristallise activement dans le béton et permet la réalisation de joints étanches à l’eau.

Ferrofix-peigne – un distanceur d’armature avec protection intégrée contre les fuites de béton, il a été spécialement développé pour les joints avec traversée des armatures afin d’éviter les fuites de béton sur la 2ème étape de bétonnage.
Pour l’utilisation combinée avec PYRAPAN®, ferrofix-peigne peut être commandé comme accessoire.

Les paniers d’arrêt de bétonnage PYRAPAN® se placent, comme les paniers distanceurs sans pieds plastiques, entre les 1er et 4ème ou entre les 2ème et 3ème lits. La longueur des éléments est de 1.20 m et peut être simplement adaptée sur le chantier.
